Carte d'évaluation MVD-EV9789-V3



  La carte MVD-EV9789-V3 est une carte fille pour les cartes d'évaluation Xilinx SP605, ML605 et KC705.
L'ensemble des deux cartes intègre tous les composants nécessaires à l'évaluation de nos IP Cores modulateurs/traitement TS.

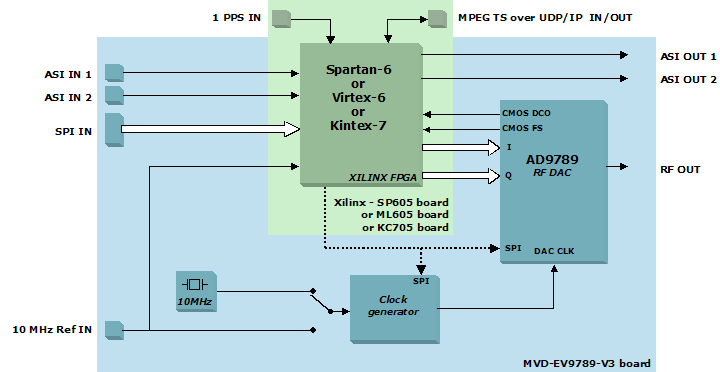

Synoptique carte evaluation MVD-EV9789-V3


Caractéristiques

La carte MVD-EV9789-V3 convertit un flux MPEG TS en un signal IF ou RF et supporte la plupart des standards de télévision numérique (DVB-C, J.83B, DVB-T, ATSC, DVB-S, ...).
Elle a été développée pour l'évaluation de nos IP cores :

  • Modulateur DVB-C J.83 Annex A/C
  • Modulateur câble J.83 B
  • Modulateur DVB-T/H
  • Modulateur ATSC
  • Modulateur DVB-S
  • Remultiplexeurs N-vers-M
  • Stack UDP/IP hardware
  • Transmetteur UDP/RTP pour IPTV

La carte MVD-EV9789-V3 est "SFN Ready" pour les réseaux avec option Single Frequency Networks.

Entrées/Sorties

  • Connecteur FMC pour connexion à la carte d'évaluation Xilinx
  • 1 x entrée USB pour la configuration des cores (connecteur USB sur carte Xilinx)
  • 1 x entrée Horloge référence 10 MHz (connecteur SMA sur carte Xilinx)
  • 1 x entrée 1 PPS (connecteur SMA sur carte Xilinx)
  • 1 x entrée SPI (Synchronous Parallel Interface) TS ( DB-25 femelle)
  • 2 x entrées ASI (Asynchronous Serial Interface) TS (connecteurs BNC)
  • 2 x sorties ASI (Asynchronous Serial Interface) TS (connecteurs BNC)
  • 1 x entrée ou sortie MPEG TS over UDP/IP (connecteur RJ45 sur carte Xilinx)
  • 1 x sortie IF/RF (36 MHz à 1 GHz) (connecteur BNC)

Applications typiques

  • Evaluation de nos IP Cores modulateurs/traitement TS
  • Equipement de test pour les appareils de démodulation
Click to enlarge image

Cliquez pour agrandir l'image



Fourniture
  • Carte MVD-EV9789-SP605-V3
  • Documentation
    • Guide de mise en route materiel
    • Schemas et fichiers circuit imprimé – Pour accélérer le développement de votre propre carte.

La carte MVD-EV9789-V3 n'est vendue que conjointement à une version d'évaluation de l'un de nos IP Cores.

La carte MVD-EV9789-V3 fonctionne avec les carte d'évaluation Xilinx SP605, ML605 ou KC705 (non fournies par MVD Cores).
Les cartes d'évaluation Xilinx SP605, ML605 et KC705 sont disponibles auprès de XILINX : www.xilinx.com.


Documentation
Product brief
Note d'application "From MPEG-TS to RF"
