Stack UDP/ IP hardware complete



 Stack UDP/ IP hardware complete

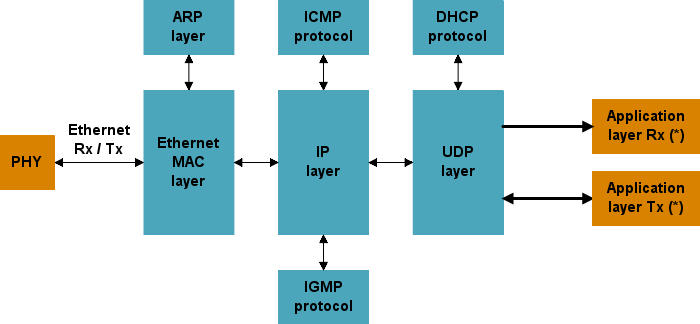

Synoptique Stack UDP/ IP hardware
        (*): Le layer application peut être : FIFO, modulateur, protocole au-dessus d'UDP tel que RTP, etc (non inclus dans le core)
Description

Le core Stack UDP/IP est un module insérable pour FPGA qui inclut sa propre MAC pour envoyer et recevoir des paquets UDP sur un réseau Ethernet.


Applications

Le core UDP/IP peut être utilisé dans les applications liées à la transmission sur Ethernet :
- voix sur IP (VoIP)
- télévision sur IP (IPTV)
- transmission rapide de gros volumes de données
  (imagerie médicale, etc)

  Caractéristiques
  • Familles FPGA supportées : Spartan®-6, Virtex®-6/7, Kintex™-7, Artix™-7, Zynq™
  • Ethernet 10/100/1000 ou 10G/25G
  • Protocoles supportés:
    • IPv4
    • UDP
    • ARP (Demande et Réponse)
    • ICMP
    • IGMPv3 (IGMPv2 supporté pour rétrocompatibilité)
    • Client DHCP
    • VLAN Rx/Tx
  • Fragmentation IPv4 fragmentation non supportée
  • Supporte jusqu'à 8 adresses Multicast en réception
    (peut être augmenté, mais necessite plus de ressources FPGA)
  • Netlists fournies pour 1, 2, 4, 8, 16, 24 et 32 canaux de transmission UDP
  • Gestion de la table ARP jusqu'au nombre de canaux UDP en sortie
    (si le nombre de canaux UDP en sortie >= 2)
  • Canal de transmission UDP point à point pour les liens connus
  • Jumbo frames jusqu'à 9kB (nécessite des ressources mémoir FPGA, livré sur demande)
  • Différentiation de srvice (QoS) programmable pour chaque canal de transmission UDP
  • Layer TTL IP programmable pour chaque canal de transmission UDP
  • Supporte jusqu'à 8 ID tags VLAN en réception Ethernet (peut être augmenté si nécessaire)
  • Supporte jusqu'à 8 ID tags VLAN pour chaque canal de transmission UDP
    (peut être augmenté si nécessaire)
  • Version netlist disponible pour ISE et VIVADO

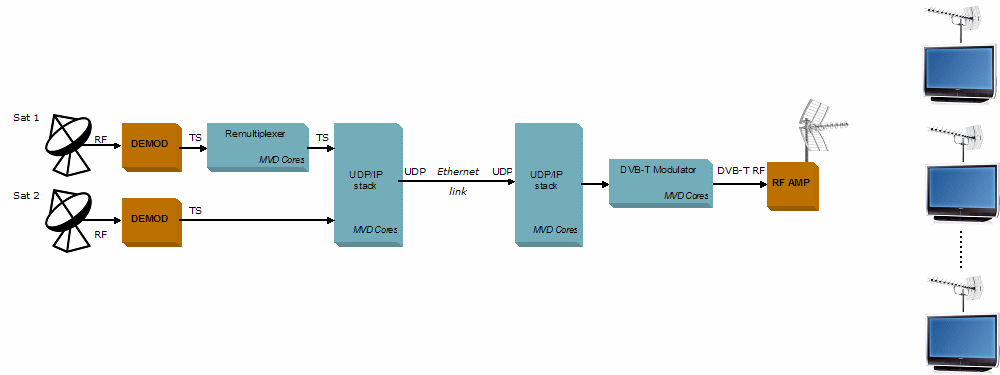

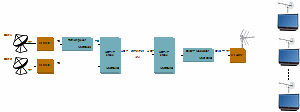

Application typique (cliquer pour agrandir l'image) :

 Stack UDP/ IP hardware - Application typique

Documentation
Product brief
Data sheet
