Modulateur DVB-T/H - Sortie IF
  DVB-T

  Modulateur DVB-T/H complet - Sortie IF

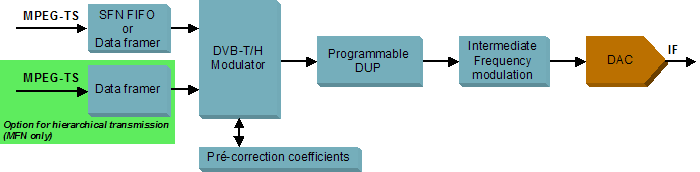

  Le Modulateur DVB-T/H module une entrée MPEG-TS DVB-SPI en une sortie OFDM en fréquence intermédiaire (IF). Synoptique Modulateur DVB-T/H

Description

Le core MVD modulateur DVB-T/H est un module insérable pour FPGA qui inclut les fonctions suivantes :
  • Entrée data framer depuis une source DVB-SPI (flux MPEG_TS)
  • Modulateur DVB-T
    • Dispersion d'énergie
    • Encodeur Reed-Solomon
    • Entrelaceur convolutif
    • Encodeur de convolution FEC
    • Entrelaceur interne
    • Mappage de symboles QPSK/QAM
    • Framer avec insertion de pilotes & TPS
    • IFFT et insertion d'intervalle de garde
  • Up Sampler digital modulable
  • Modulateur pour sortie FI
  • Sortie pour DAC simple (14 bits) ou DAC complexe (2x16 bits)

Options

  • SFN, incluant un contrôleur de mémoire
  • Pré-correction linéaire
  Caractéristiques
  • Transmetteur bande de base pour Télévision Numérique Terrestre (TNT) conforme ETSI, DVB-T/H (EN 300 744 V1.5.1)
  • Familles FPGA supportées : Spartan®-6, Virtex®-6/7, Kintex™-7, Artix™-7, Zynq™
  • Horloge unique
  • Entrée SPI robuste (suppression des paquets d'entrée incorrects)
  • Re-stamping PCR (mode MFN)
  • Mono canal, supporte la transmission hierarchique
  • Taux de convolution configurable
  • Supporte les canaux de largeur variable channel de 5 MHz à 8 MHz
  • Entrelaceur "in-depth" configurable pour DVB-H
  • Mappage de symboles QPSK, 16 QAM et 64 QAM programmable
  • Support configurable des modes OFDM 2k, 8k et 4k (DVB-H)
  • Intervalle de garde programmable (1/4, 1/8, 1/16, 1/32)
  • Supporte les largeurs de canaux variables de 5 à 8 MHz
  • Sortie fréquence intermédiaire pour DAC simple (14 bits)
    ou sortie bande de base (2 x 16 bits)
  • Design RTL VHDL entièrement synthetisable (non fourni) pour faciliter les adaptations
  • Core livré sous forme de netlist
  • MER > 42dB
  • Suppression de porteuse > 45dB
Applications

Le core MVD modulateur DVB-T/H peut être utilisé dans des applications liées transmission terrestre (TNT), SFN ou MFN, typiquement en tête de ligne.

Cores associés :


Documentation
Product brief
Data sheet
Note d'application "From MPEG-TS to RF"
