Description
Le core MVD modulateur DVB-T/H est un
module insérable pour FPGA qui inclut
les fonctions suivantes :
- Entrée data framer depuis une
source DVB-SPI (flux MPEG_TS)
- Modulateur DVB-T
- Dispersion d'énergie
- Encodeur Reed-Solomon
- Entrelaceur convolutif
- Encodeur de convolution
FEC
- Entrelaceur interne
- Mappage de symboles
QPSK/QAM
- Framer avec insertion de
pilotes & TPS
- IFFT et insertion
d'intervalle de garde
- Filtre passe-bas
- Sortie pour DAC complexe (2x16
bits)
|
 |
|
Caractéristiques
- Transmetteur bande de base pour
Télévision Numérique Terrestre
(TNT) conforme ETSI, DVB-T/H (EN
300 744 V1.5.1)
- Familles FPGA supportées : Spartan®-6, Virtex®-6/7, Kintex™-7, Artix™-7, Zynq™
- Horloge unique
- Entrée SPI robuste (suppression
des paquets d'entrée incorrects)
- Re-stamping PCR
- Mono canal, supporte la
transmission hierarchique
- Taux de convolution configurable
- Entrelaceur "in-depth"
configurable pour DVB-H
- Mappage de symboles QPSK, 16 QAM
et 64 QAM programmable
- Support configurable des modes
OFDM 2k, 8k et 4k (DVB-H)
- Intervalle de garde programmable
(1/4, 1/8, 1/16, 1/32)
- Supporte les largeurs de canaux
variables de 5 à 8 MHz
- Sortie bande de base pour DAC
complexe (2 x 16 bits)
- Design RTL VHDL entièrement
synthetisable(non fourni) pour
faciliter les adaptations
- Core livré sous forme de netlist
- MER > 42 dB
- Suppression de porteuse > 45
dB
|

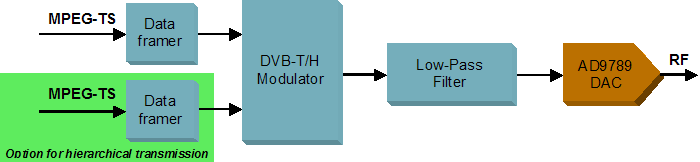

Modulateur DVB-T/H
- Sortie RF avec DAC AD9789
